Por qué los ejes merecen un dibujo cuidadoso
Un eje torneado parece simple: unos diámetros, un chavetero, una rosca y algunos chaflanes. En la práctica, los ejes llevan rodamientos, engranajes, sellos y acoplamientos, y cada una de esas interfaces tiene sus propios requisitos de tamaño, forma y superficie. Un dibujo claro le dice al volteador qué características son críticas y cuáles se pueden hacer con una tolerancia general, y eso es lo que mantiene la pieza precisa y económica.
Este artículo recorre un eje de acero inoxidable típico característica por característica, desde la elección del stock hasta el informe de inspección final, y explica qué poner en el plano en cada paso.
Paso 1: Elija el grado antes de las tolerancias
Las calidades de acero inoxidable se mecanizan de manera diferente, y eso afecta a qué tolerancias y acabados son prácticos.
| Grado | Comportamiento del mecanizado | Resistencia a la corrosión | Uso típico del eje |
|---|---|---|---|
| 303 | Mecanizado libre; las virutas se rompen fácilmente | Buen interior y en seco | Ejes de alta característica, accesorios, mecanismos generales |
| 304 | Gummier; trabajo: endurece si la herramienta se frota | Lana en buen estado de uso. | Contacto con alimentos y hardware general |
| 316 | Similar a 304, un poco más difícil de cortar | Mejor resistencia a los cloruros | Ambientes marinos, de lavado y químicos |
| 17-4 PH | Mecanizable; se puede tratar térmicamente para obtener resistencia | Bien | Ejes y pasadores de alta carga |
Si el eje se va a soldar, evite 303. Si el eje debe endurecerse, 17-4 PH es la opción inoxidable habitual; especifique la condición que necesita, como H900 o H1150, y si el mecanizado ocurre antes o después del tratamiento térmico.
Paso 2: Establecer la tolerancia general y los datos
Comience el plano con una nota de tolerancia general, por ejemplo ISO 2768-m para dimensiones lineales. Todo lo que no se mencione por separado se incluye en esa nota.
A continuación, defina puntos de referencia que reflejen cómo funciona el agujero. Para un eje soportado en dos cojinetes, los dos asientos de cojinete juntos generalmente forman el eje de referencia, etiquetado por ejemplo A y B. Los requisitos de agotamiento y concentricidad en otras características se refieren a A–B, que es como el eje girará realmente en la máquina.
Las longitudes merecen el mismo pensamiento. Dimensione las posiciones de los hombros desde la cara que ubica el rodamiento o engranaje, no como una cadena de un extremo del eje al otro. Las dimensiones encadenadas suman sus tolerancias, por lo que un hombro en el extremo más alejado puede desviarse más de lo previsto, incluso cuando cada paso individual está dentro de los límites.
Paso 3: Especificar los ajustes en los diámetros funcionales

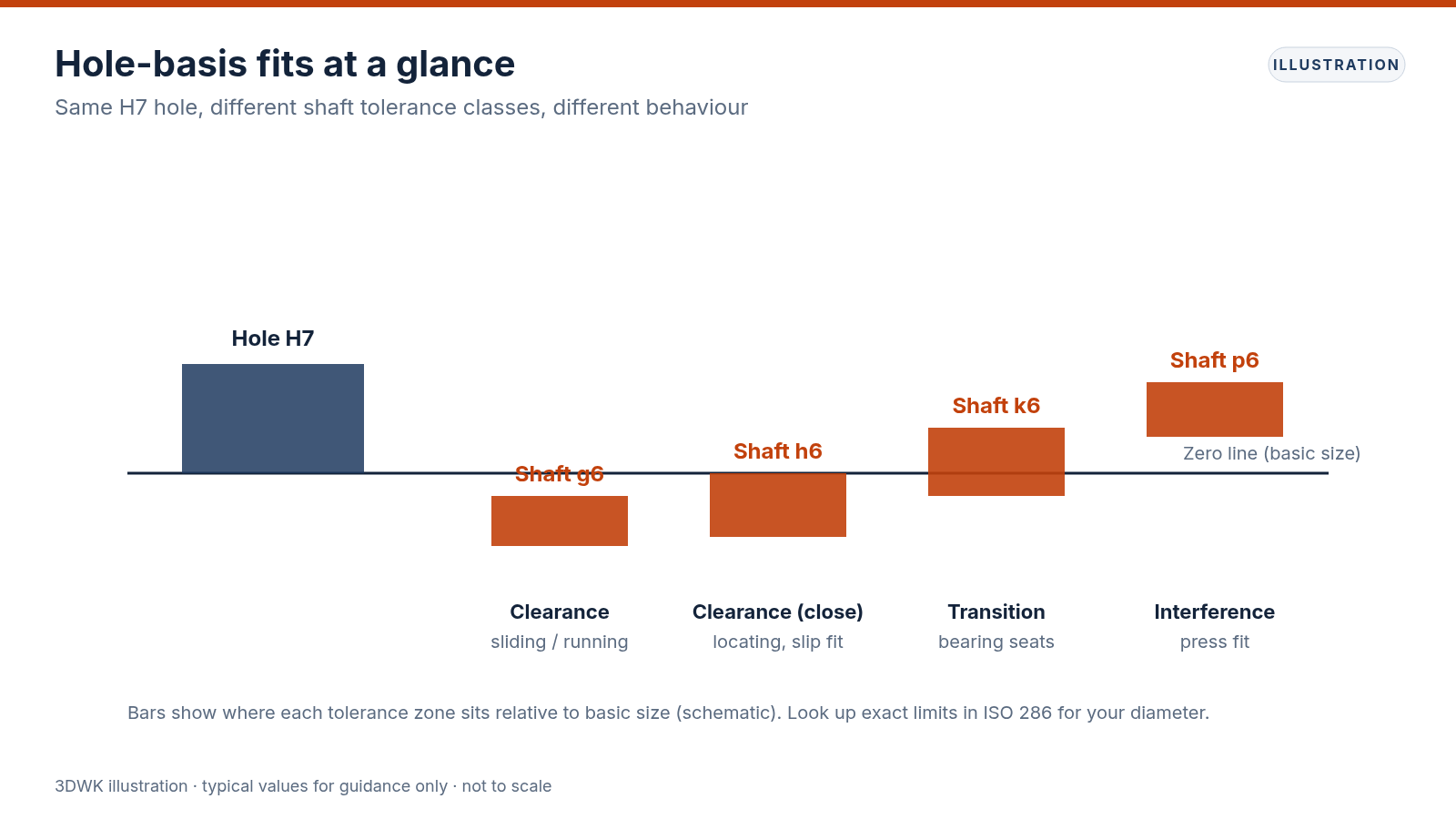

Los diámetros que se acoplan con cojinetes, engranajes o bujes deben tener una clase de tolerancia ISO 286 en lugar de un valor simple más-menos. La clase les dice a todos la intención del Fit.
Asientos de cojinetes
Los rodamientos generalmente requieren una transición ligera o un ajuste de interferencia en el anillo giratorio. Las clases como k6 o j6 son comunes para los asientos de eje, pero el catálogo del fabricante de rodamientos es la referencia correcta para su carga y velocidad.
Diámetros de deslizamiento y localización
Cuando una pieza debe deslizarse sobre el eje, es típica una clase de holgura como g6 o f7. Para un ajuste de ubicación cercano que aún se puede ensamblar a mano, a menudo se utiliza h6.
Press Fits
Los engranajes o bujes que no deben deslizarse pueden usar una clase de interferencia como p6. Compruebe la presión resultante contra la resistencia del buje.
Escribe la clase, no solo los números. "Ø25 k6" es más claro que un par de límites, y permite al inspector buscar el rango correcto para ese diámetro.
Paso 4: Controlar el agotamiento donde afecta a la máquina
El descentramiento circular suele ser el control geométrico más útil en un eje. Comprueba el efecto combinado de la redondez y la posición a medida que el eje gira sobre su eje de referencia, que es exactamente cómo se comporta el eje en servicio.
Aplique el descentramiento para sellar los diámetros, los asientos de los engranajes y los diámetros de acoplamiento en relación con los puntos de referencia de los cojinetes. Utilice el agotamiento total solo cuando una superficie larga deba permanecer verdadera a lo largo de toda su longitud, como una superficie de rodillo. Evite añadir concentricidad a menos que la necesite específicamente; es más difícil de medir y, a menudo, añade poco más allá del agotamiento.
Paso 5: Exija el acabado de la superficie solo cuando sea importante
Los requisitos de rugosidad de la superficie pertenecen a las superficies que tocan algo: asientos de cojinetes, pistas de sellado y diámetros de deslizamiento. En otros lugares, una nota final general es suficiente.
| Discontinuidad | Objetivo de rugosidad típico | Cómo se suele conseguir |
|---|---|---|
| Superficie torneada general | Ra 1.6–3.2 µm | Torneado de acabado estándar |
| asiento del cojinete de bolas | Ra 0,8 µm o según lo aconseje el fabricante de rodamientos | Torneado fino o rectificado cilíndrico |
| Pista de carrera de sello de labio | Ra 0.2–0.8 µm, sin cable en espiral | Rectificado o pulido por inmersión |
| Flancos de rosca | Tal como se produce al enhebrar | Torneado o laminado de un solo punto |
Para los sellos de labios, la dirección del acabado es importante, así como su rugosidad. El giro deja un cable helicoidal que puede bombear fluido más allá del sello. El rectificado en profundidad evita esto, así que mencione "sin plomo" en el plano si el fabricante del sello lo recomienda.
Paso 6: Chaveteros, planos, ranuras y roscas
Las características secundarias son donde muchos ejes recogen costes innecesarios.
- Chaveteros: use tamaños de chaveta estándar para el diámetro del eje y el ancho de la dimensión con una clase de ajuste; evite chaveteros profundos cerca de escalones delgados
- Planos: un plano fresado simple para un tornillo de fijación es más barato que un chavetero cuando el torque es bajo
- Ranuras de retención del anillo: siga las dimensiones de la ranura del fabricante del anillo y deje los bordes afilados solo donde el anillo los necesite
- Recortes y relieves: añada una ranura de alivio en los hombros que debe asentar un rodamiento de forma cuadrada, para que el radio de la esquina no interfiera
- Roscas: especifique el tamaño, el paso y la clase de la rosca (por ejemplo, M16×1,5-6 g) y la longitud de rosca utilizable
- Orificios centrales: si el agujero se rectificará o se inspeccionará entre centros, indique si se permite que los orificios centrales permanezcan
Paso 7: Elija el acabado para el medio ambiente
Los ejes de acero inoxidable se utilizan a menudo como mecanizado, pero un acabado puede mejorar la resistencia a la corrosión o la apariencia.
Pasivado
La pasivación elimina químicamente el hierro libre que queda en la superficie mediante el mecanizado y ayuda a que la capa de óxido natural se forme uniformemente. Es común para las piezas 304, 316 y 17-4 PH. Los dibujos a menudo hacen referencia a una norma como ASTM A967 o AMS 2700.
Electropulido
El electropulido elimina una capa muy delgada de metal para dejar una superficie brillante y lisa que es más fácil de limpiar. Debido a que elimina el material, permítalo en diámetros ajustados o aplíquelo antes del dimensionamiento final.
Óxido negro
El óxido negro sobre acero inoxidable da un aspecto oscuro y de bajo deslumbramiento. Ofrece una protección contra la corrosión adicional limitada y se elige principalmente por su aspecto.
Paso 8: Acordar el nivel de inspección por adelantado
Dígale al proveedor qué evidencia necesita con las piezas. Las opciones típicas son:
| Nivel de inspección | ¿Qué cubre? |
|---|---|
| inspección estándar | Dimensiones críticas cotejadas con el plano |
| Informe dimensional | Valores medidos registrados para las dimensiones enumeradas |
| Inspección de primeros artículos | Cada dimensión en el plano medida y registrada para la primera parte |
| CERTIFICADO DE MATERIALES | Certificado de molino que rastrea el stock de barras |
El agotamiento generalmente se mide con el eje apoyado en sus asientos de cojinete o entre centros, utilizando un indicador de cuadrante o un instrumento de redondez. Si su dibujo utiliza los puntos de referencia A–B en los asientos de los cojinetes, la configuración de medición se realizará de forma natural.
Una lista de verificación de dibujo rápido para ejes torneados
- Grado y condición indicados, incluido el tratamiento térmico, si corresponde
- Nota de tolerancia general más referencias en los asientos de los cojinetes
- Clases de ajuste ISO en cada diámetro de acoplamiento
- Desagüe en el sello, el engranaje y los diámetros de acoplamiento en relación con los datos
- Acabado superficial solo en superficies funcionales, con notas de sellado cuando sea necesario
- Tamaños estándar de llave, ranura y rosca
- Requisitos de acabado e inspección escritos en el plano
Siguientes etapas
Cargue el modelo de pozo y el plano a través del formulario de cotización. El ingeniero revisor confirmará la ruta, incluyendo cualquier molienda o tratamiento térmico, y sugerirá simplificaciones antes de fijar el precio.
