Lo que demuestra una inspección del primer artículo
Una inspección del primer artículo, o FAI, es una verificación completa y documentada de una o más piezas de la primera serie de producción contra todos los requisitos del plano y la orden de compra. Su propósito es demostrar que el proceso del proveedor, desde la materia prima hasta el mecanizado, acabado y marcado, puede producir una pieza conforme. No es un control puntual de la muestra; es una verificación completa de que el método de producción funciona.
FAI es estándar en el sector aeroespacial y común en los programas automotrices, médicos e industriales. Incluso cuando no es requerido por contrato, muchos compradores lo solicitan para piezas nuevas con tolerancias ajustadas.
El formato AS9102
La norma aeroespacial AS9102 define un formato de informe FAI ampliamente utilizado con tres formularios. Muchos compradores no aeroespaciales adoptan la misma estructura porque es clara y completa.
Forma 1: responsabilidad del número DE pieza
Identifica la pieza, la revisión, el plano y cualquier subconjunto o pieza de detalle incluida.
Forma 2: responsabilidad del producto
Enumera las materias primas, los procesos especiales como el tratamiento térmico, la anodización o pasivación y las pruebas funcionales, con los certificados y las fuentes aprobadas utilizadas para cada uno.
Forma 3: responsabilidad característica
Enumera todas las características de diseño en el plano, su requisito y el resultado medido real, con aprobación o reprobación. Los programas automotrices a menudo utilizan un proceso de aprobación de piezas de producción, PPAP, que incluye resultados dimensionales junto con otros documentos. La parte dimensional sigue una lógica similar.
Volar en globo el plano
Antes de la medición, cada característica en el plano obtiene un globo numerado: cada dimensión, tolerancia, nota, marco GD&T, llamada de rosca, acabado de superficie y material o nota de acabado. Cada globo se convierte en una línea en el Formulario 3. El vuelo en globo se asegura de que no se pase por alto nada y le da al comprador y al proveedor una referencia compartida cuando se discute cualquier resultado.
Las notas también cuentan. Una nota como "romper todos los bordes afilados 0.2–0.5" o "pasivar según ASTM A967" es una característica y necesita evidencia, ya sea una medida o un certificado.

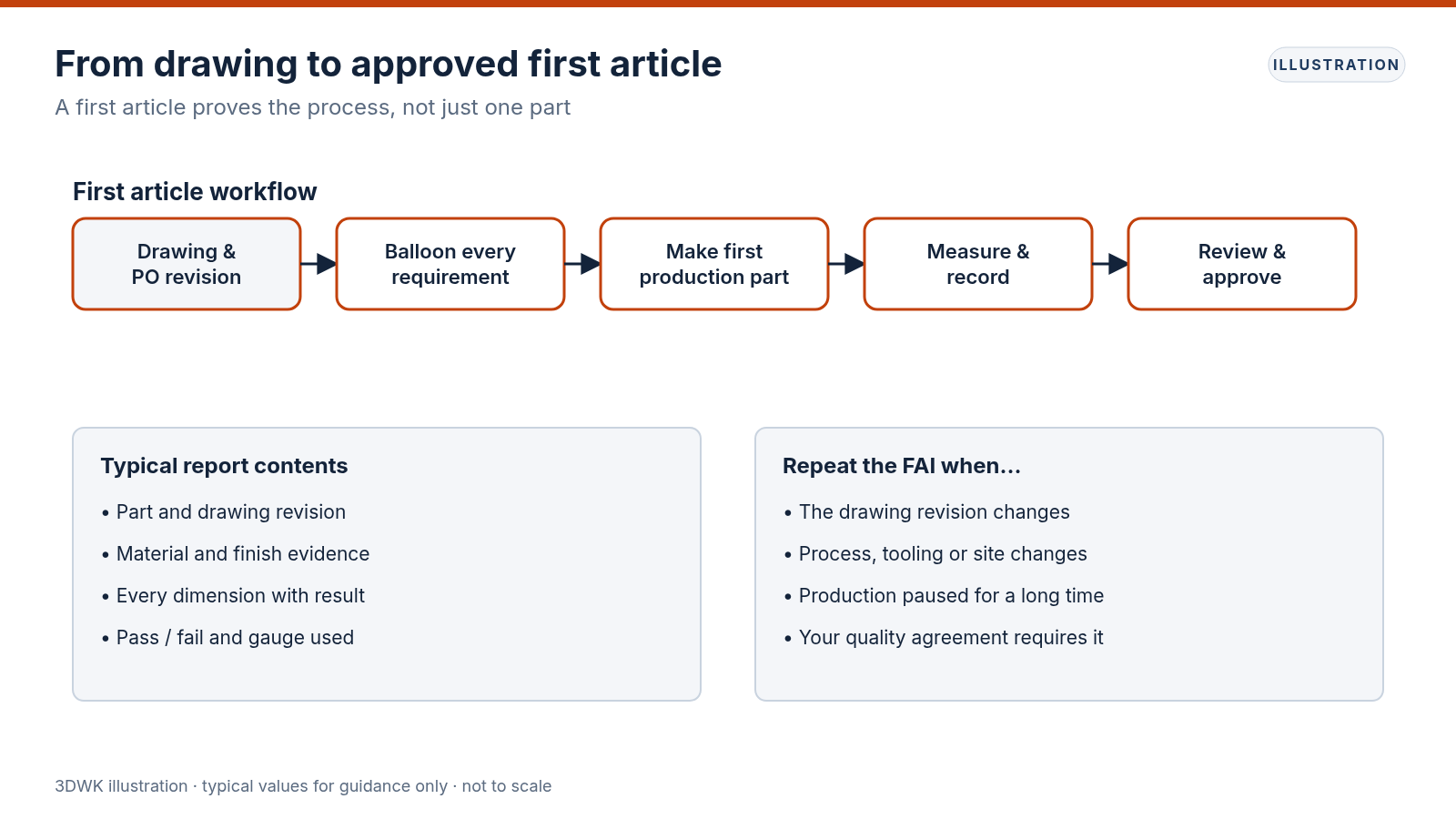

Cómo se realiza la inspección
Planificación
El inspector revisa el plano con balón y decide el método para cada característica: MMC, calibradores, micrómetros, medidor de altura, medidores de rosca, probador de rugosidad superficial, comparador óptico o verificación visual.
Medida
La pieza se mide característica por característica. Los resultados se registran como valores reales, no solo como "OK", siempre que sea posible realizar una medición.
Documentación
Los certificados de materiales, los certificados de procesos especiales y los resultados de las pruebas se recopilan y se mencionan en el Formulario 2.
Revisión
Se marca cualquier resultado no conforme. El proveedor corrige el proceso y repite la inspección afectada, o el comprador acepta formalmente una desviación.
Cómo es un buen informe
- Cada número de globo aparece en el informe con su requisito y resultado
- Los valores medidos se dan con la resolución adecuada
- Se identifican los métodos o equipos de medición
- Se hace referencia a los certificados para el material y cada proceso especial
- El informe indica el número de pieza, la revisión, el número de serie o de lote y la fecha
- Las no conformidades están claramente marcadas, nunca ocultas
Cuando se requiere una nueva FAI
FAI no es un evento de una sola vez para siempre. Desencadenantes comunes para una repetición total o parcial:
- Revisión del plano que afecta la forma, el ajuste o la función
- Cambio de ubicación de fabricación o equipo importante
- Cambio en el proceso o método de fabricación, como pasar de la molienda a la fundición
- Cambio de proveedor de proceso especial, como un nuevo anodizador
- Larga brecha de producción, a menudo alrededor de dos años en la práctica aeroespacial
- Reemplazo de utillaje para procesos utillados
- Acción correctiva después de un problema de calidad significativo
Una FAI parcial cubre solo las características afectadas por el cambio. Acordar las normas en la orden de compra o acuerdo de calidad.
FAI versus inspección de rutina
| Tema | Inspección de primeros artículos | Inspección rutinaria de la producción |
|---|---|---|
| Alcance | Todas las características y requisitos | Características clave, plan de muestreo |
| Al | Primera ejecución de producción y después de cambios significativos | Cada lote |
| Documentación | Informe formal completo | Registro de inspección, certificado de conformidad |
| Propósito | Probar el proceso | Supervisar el proceso |
La inspección de rutina depende de que la FAI haya demostrado el proceso. Es por eso que FAI debe hacerse en una pieza hecha con métodos de producción, no en una muestra especialmente diseñada.
Cómo los compradores pueden hacer que FAI sea más suave
- Indique el requisito de FAI y el formato en la orden de compra
- Proporcione la revisión actual del plano y cualquier modelo 3D que defina la geometría
- Identificar las características clave para que la inspección se centre en lo que importa
- Aclarar el alcance: una parte o varias, qué características necesitan valores reales
- Acordar qué certificados se necesitan y en qué forma
- Deje tiempo en el cronograma para la revisión de FAI antes de liberar la producción
Los dibujos poco claros ralentizan la FAI más que cualquier otra cosa. Una característica que no se puede medir porque falta un dato detendrá el informe.
Problemas FAI comunes
Características que faltan
Una nota o una dimensión oculta no se infló. Utilice un método sistemático para inflar cada elemento.
Resultados sin valores
"OK" o marcas de verificación donde las mediciones fueron posibles. Pregunte por los valores reales.
Faltan certificados o no coinciden
Los certificados de material o acabado no están vinculados al lote correcto. La trazabilidad necesita números de lote consistentes.
Piezas no procedentes de producción
Una muestra cuidadosamente terminada a mano puede pasar, pero no prueba el proceso. Asegúrese de que las piezas FAI provengan de la ruta de producción real.
Un extracto de muestra de la Forma 3
La tabla muestra cómo podrían verse algunas líneas en un formulario de rendición de cuentas característico. Los valores aquí son solo ilustrativos.
| Balón | Requerimiento | Resultado | Método |
|---|---|---|---|
| 1 | 40.00 ±0.05 | 40.02 | MMC |
| 2 | Ø6.00 +0.02/0 | 6.01 | Calibrador de pin |
| 3 | Posición Ø0.10 A B C | 0.04 | MMC |
| 4 | M5x0.8-6H | en conformidad | calibre pasa/no pasa |
| 5 | Ra 1,6 máx | 0.9 | Comprobador de rugosidad |
| 6 | Anodizar según MIL-A-8625 Tipo II | Certificado ref. | Certificado de proveedor |
Cada línea se puede rastrear hasta un globo en el plano, y cualquier cosa que no se pueda medir directamente está respaldada por un documento de referencia.
Software DE inspección digital Y FAI
Muchas tiendas ahora usan software que lee el modelo CAD o el plano PDF, coloca globos automáticamente y vincula los resultados de CMM directamente al informe. Esto reduce los errores de transcripción y acelera las FAI repetidas. Los compradores no necesitan una herramienta en particular, pero pueden solicitar informes en un formato estructurado, como una hoja de cálculo, que sea fácil de revisar y archivar.
Costes y plazos
FAI requiere un tiempo de inspección medible, especialmente en piezas complejas con muchas características. La programación, el inflado y la documentación de CMM añaden trabajo. Normalmente se cotiza como una partida separada. Para un soporte simple, el esfuerzo es modesto; para una vivienda aeroespacial compleja, puede ser significativo. Solicite FAI en la solicitud de presupuesto para que esté planificado y con un precio desde el principio.
Muestreo para producción multicavidad y multifijación
Cuando las piezas se fabrican en varios accesorios, máquinas o cavidades de molde, cada ruta puede introducir su propia variación. Muchos programas requieren una pieza FAI de cada cavidad o cada accesorio, o al menos de cada máquina que se utilizará en la producción. De lo contrario, un problema en una ruta puede permanecer oculto detrás de un informe de pase de otra. Aclare este punto temprano, porque cambia la cantidad de piezas que se deben medir.
El mismo pensamiento se aplica a las piezas que están terminadas por diferentes líneas de proceso especiales. Si un proveedor utiliza dos líneas de anodizado, el informe debe identificar por qué línea pasó la parte FAI.
Almacenamiento y reutilización de registros FAI
Mantenga los informes FAI con la revisión de planos que cubren. Cuando una revisión cambia, el informe anterior muestra exactamente lo que se probó, lo que facilita la decisión del alcance de una FAI parcial. Los buenos registros también ayudan a la hora de mover el trabajo entre proveedores.
Resumen
La inspección del primer artículo demuestra que un proceso de producción produce piezas conformes. Un dibujo en globo, medidas completas, certificados vinculados y reglas claras para repetir FAI lo convierten de papeleo en una reducción real del riesgo. Pedirlo claramente en la etapa de cotización es la forma más fácil de obtener un informe útil.
